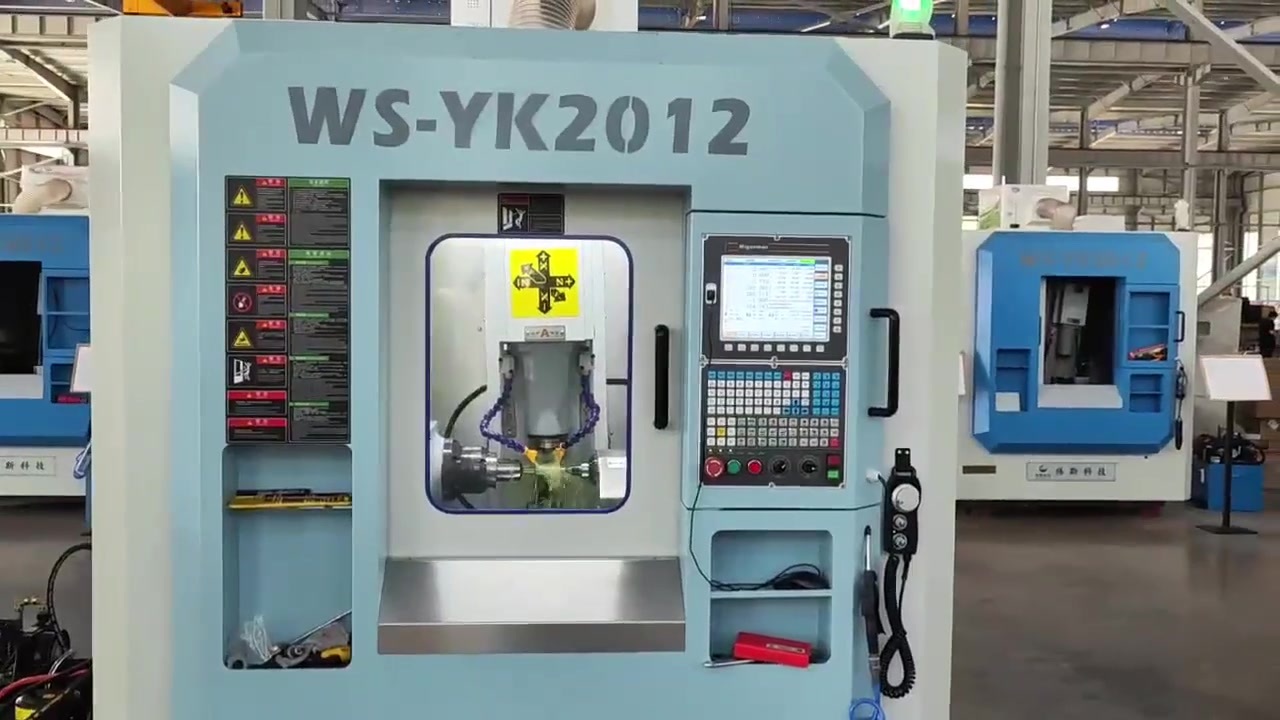

高速高效数控卧式滚齿机WS-YK2012
产品型号：
WS-YK2012
WS-YK2012高速高效数控卧式滚齿机为7轴4联动数控机床。主要用于轴齿加工，以及高效率、高精度、大批量加工小模数直齿圆柱齿轮、斜齿轮，通过数控技术实现鼓形齿轮的加工以及小角度圆柱锥齿轮加工，也可采用径向法加工涡轮。
所属分类：
关键词：
滚齿机
齿轮
机床
数控
产品描述
机床特点
WS-YK2012高速高效数控卧式滚齿机为7轴4联动数控机床。主要用于轴齿加工，以及高效率、高精度、大批量加工小模数直齿圆柱齿轮、斜齿轮，通过数控技术实现鼓形齿轮的加工以及小角度圆柱锥齿轮加工，也可采用径向法加工涡轮。
机床主体结构经有限元分析，达到最佳结构刚性与稳定性，采用精密预紧工艺，优化传动刚性，降低热变形。
滚刀主轴与伺服电机采用直联形式，通过增加二次对刀附件（用户选订）可实现粗加工齿坯的二次自动对刀加工。
| 项目 Items |
单位 Unit |
参数 Parameter |
||
| 最大工件直径 | Max. diameter of workpiece | (mm) | 120 | |
| 最大工件模数 | Max. module | (mm) | 2.5 | |
| 滑板行程(Z轴位移量) | Slide travel (Z-axisdisplacement) | (mm) | 200 | |
| 刀架最大回转角度 | Max. rotary angle of tool post | (度) | ±45° | |
| 刀架最大回转速度 | Max. rotary speed of tool post | (度/s) | 5 | |
| 滚刀主轴转速范围(B轴) | Range of hob spindle speed (B-axis) | (rpm) | 100-3000 | |
| 工件主轴最高转速(C轴) | Max. rotary speed of worktable (C-axis) | (rpm) | 350 | |
| 最大滚刀尺寸(直径×长度) | Maximum hob size (diameter×length) | (mm) | 50×70 | |
| 滚刀杆直径 | Hob rod diameter | (mm) | φ13、φ16、φ22 | |
| 滚刀窜刀长度 | Hob channeling length | (mm) | 70 | |
| 机床外形尺寸(长×宽×高) | Overall machine dimensions (L×W×H) | (mm) | 1900×1850×2500 | |
| 机床重量 | Machine weight | (Kg) | 4500 | |
| 主电机功率 | Main motor power | KW | 5 | |
| 机床总功率 | Total machine power | KW | 10.7 | |
